各種ケミカルフィルタの
ご紹介
ケミカルフィルタとは、有害ガスや臭気を取り除く物理吸着と化学吸着を総称したシステムです。
ユニティフィルタ(脱臭装置)
ユニティフィルタには、Nシリーズ(チャンバー内に組み込むNormal Type)と
Cシリーズ(チャンバー不要で直接ダクト接続・側面からのトレー交換ができるCross Type)があります。
Nシリーズの仕様
| 型式 | 定格風量 (CMM) |
外形寸法 (W×H×D) |
圧力損失① (初期Pa) |
圧力損失② (初期Pa) |
|---|---|---|---|---|
| N590F | 56 | 610×610×660 | 160 | 255 |
| N590H | 28 | 610×305×660 | 160 | 255 |
| N590V | 28 | 305×610×660 | 170 | 270 |
| N400F | 56 | 610×610×460 | 110 | 205 |
| N400H | 28 | 610×305×460 | 110 | 205 |
| N400V | 28 | 305×610×460 | 110 | 205 |
| N400Q | 14 | 305×305×460 | 110 | 215 |
| N230F | 31 | 610×610×290 | 70 | 100 |
| N230H | 15.5 | 610×305×290 | 70 | 100 |
| N230V | 15.5 | 305×610×290 | 70 | 100 |
| N230Q | 8 | 305×305×290 | 80 | 105 |
※見掛比重(g/ml)は中心値で示し、中心値±0.05程の幅があります
※圧力損失①…トレーのみ装着時
※圧力損失②…プレフィルタ＋トレー装着時
Cシリーズの仕様
| 型式 | 定格風量 (CMM) |
外形寸法 (W×H×D) |
圧力損失① (初期Pa) |
圧力損失② (初期Pa) |
|---|---|---|---|---|
| C590F | 56 | 605×650×790 | 160 | 255 |
| C590HF | 42 | 605×490×790 | 160 | 270 |
| C590H | 28 | 605×350×790 | 160 | 255 |
| C590V | 27.5 | 300×650×790 | 170 | 270 |
| C590Q | 14 | 300×350×790 | 170 | 285 |
| C400F | 56 | 605×650×600 | 110 | 205 |
| C400HF | 42 | 605×490×600 | 110 | 215 |
| C400H | 28 | 605×350×600 | 110 | 205 |
| C400V | 27.5 | 300×650×600 | 110 | 205 |
| C400Q | 14 | 300×350×600 | 110 | 215 |
| C230F | 31 | 605×650×430 | 70 | 100 |
| C230HF | 23 | 605×490×430 | 70 | 105 |
| C230H | 15.5 | 605×350×430 | 70 | 100 |
| C230V | 15 | 300×650×430 | 70 | 100 |
| C230Q | 7.5 | 300×350×430 | 70 | 100 |
※見掛比重(g/ml)は中心値で示し、中心値±0.05程の幅があります
※圧力損失①…トレーのみ装着時
※圧力損失②…プレフィルタ＋トレー装着時
ペーパーハニカム
粉末活性炭及び無機吸着剤の混砂紙をダンボール状のハニカム構造体に加工したフィルタ(最少40～最大300セル/平方インチ)です。電気集塵機や各種ガス除去用フィルタに利用でき、難燃加工品の製作も対応しています。
軽い上に、使用時の発塵が少なく、破損の心配がほとんど無いため取扱いが容易です。設置場所に合った寸法での製作が可能で、使用後は可燃物として処理することもできます。

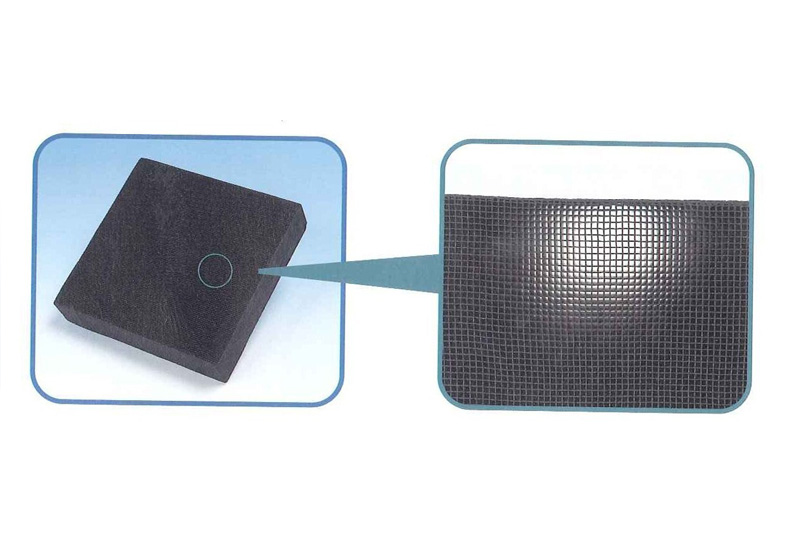

カーボンハニカム
母材の高品質活性炭を格子のハニカム状に押し出し成型してあり、単位体積当たりの外表面積が大きいため、被吸着物質との接触効率が良く、ガス流速が大きい場合も充分な吸着脱臭効果が得られます。圧力損失は粒状活性炭の約1/10となり、大風量のガスを処理する場合でも設置スペースは小さくて済むので、ランニングコストも削減できます。
標準サイズ
| 項目 | 標準値 |
|---|---|
| 寸法 |
150×150mm, 100×100mm |
| 厚み | 30mm |
| セル数 | 300セル/平方インチ |

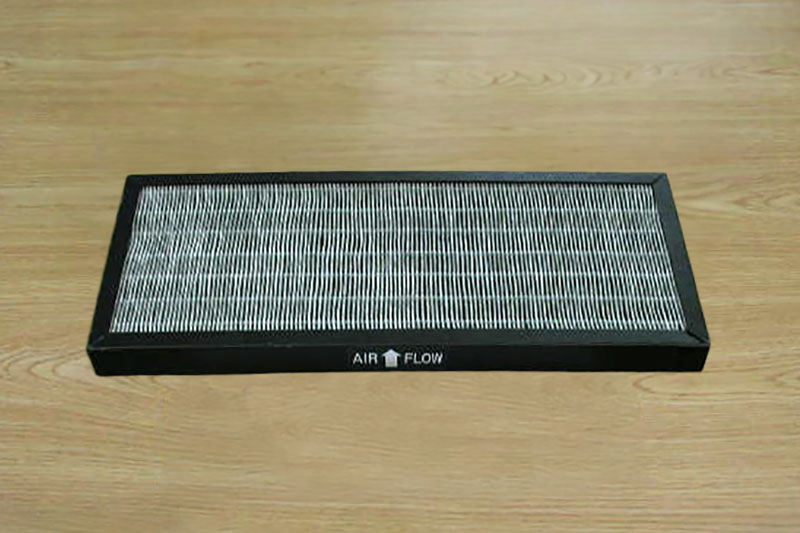

ミニプリーツ型
小粒子の高性能活性炭を独自技術により不織布に挟みこんだシートをフィルタ化しました。圧力損失が小さく軽量であるため、クリーンルーム内での使用や天吊空気浄化ユニット等に適しています。
発塵も無く、様々な形状での製作も可能で、各種機器にセットしての使用も多いです。

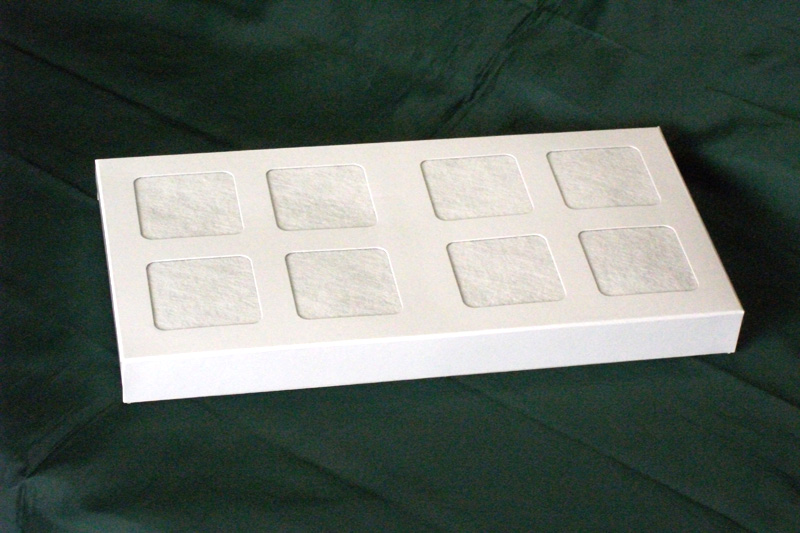

オクダケソーブ
必要な場所に置くだけで有害ガス・悪臭を吸着・除去できる、吸着剤内蔵置型カセットです。300×150×30mmとコンパクトなため、収納棚や展示ケース等への設置に適しています。
